DESCRIPCIÓN:
Conductor de cobre electrolítico blando de 99.99% de pureza, libre de oxígeno (OFHC) UP – CAST con conductividad IACS de 101% a 102% (mínimo); de tipo sólido (Clase 01) o cableado (Clase 02).  Aislamiento especial de Cloruro de Polivinilo (PVC).

APLICACIÓN:
Para instalaciones eléctricas interiores en locales con ambientes secos y/o húmedos.  Generalmente se instalan en tubos conduit.

CARACTERÍSTICAS:
Resistente a la humedad, hongos, productos químicos, grasas y temperaturas hasta 70°C. No propaga llama.  El aislamiento especial de PVC le permite un fácil deslizamiento dentro de los tubos conduit.

NORMAS DE FABRICACIÓN:
Conductor : ASTM B-3 ; ASTM B-8 y NTP 370.250
Aislamiento : VDE 0250 y NTP 370.252

TENSIÓN DE OPERACIÓN:
0.45/0.75 kV

TEMPERATURA DE OPERACIÓN :
70° C

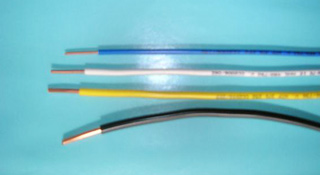

COLORES:
De 16 AWG a 06 mm² : Negro, Blanco, Rojo, Amarillo, Azul, Naranja y Verde.
De 08 AWG a 150 mm² : Negro y Amarillo

PRESENTACIÓN:
Rollo sellado de 100 Metros y/o carrete de madera.

CALIBRES:
Clase 1- Sólido : 16 AWG – 08 AWG / 1.5 mm² - 10 mm²
Clase 2 - Cableado : 14 AWG – 300 MCM / 2.5 mm² - 150 mm²

Especificaciones TÉcnicas para Alambres y Cables TW-70 ( AWG / MCM )

Calibre
AWG / MCM
Sección
Nominal
( mm² )
Número
de
Hilos
Espesor de
Aislamiento
( mm.)
Diámetro del
Conductor
( mm.)
Diámetro
Exterior
( mm.)
Capacidad
de Corriente
Admisible
(amperios)
Peso (Kg/Km.)
al Aire
en Ducto
C O N D U C T O R   C L A S E  0 1  ( S O L I D O )
16
1,310
1
0,60
1,29
2,50
15
10
18
14
2,080
1
0,70
1,63
3,03
20
15
26
12
3,310
1
0,80
2,05
3,65
25
20
39
10
5,260
1
0,80
2,59
4,20
40
30
59
08
8,370
1
1,00
3,26
5,26
55
40
94
C O N D U C T O R   C L A S E  0 2 ( C A B L E A D O   C O N C E N T R I C O )
14
2,080
7
0,70
1,85
3,25
20
15
27
12
3,310
7
0,80
2,33
3,93
25
20
42
10
5,260
7
0,80
2,94
4,55
40
30
62
08
8,370
7
1,00
3,70
5,70
55
40
99
06
13,30
7
1,00
4,68
6,67
80
55
148
04
21,15
7
1,20
5,88
8,29
105
70
239
02
33,63
7
1,20
7,42
9,81
140
95
358
01
42,41
7
1,40
8,33
11,22
165
110
439
1/0
53,51
19
1,40
9,46
12,27
195
125
560
2/0
67,44
19
1,40
10,63
13,45
225
145
690
3/0
85,02
19
1,60
11,94
15,15
260
165
870
4/0
107,20
19
1,60
13,40
17,10
300
195
1.096
250
126,70
37
1,80
14,62
18,22
340
215
1.295
300
152,00
37
1,80
16,00
19,60
375
240
1.599

Especificaciones TÉcnicas para Alambres y Cables
TW-70 ( mm² )
Calibre
mm²
Sección
Nominal
( mm² )
Número
de
Hilos
Espesor de
Aislamiento
( mm. )
Diámetro del
Conductor
( mm. )
Diámetro
Exterior
( mm. )
Capacidad
de Corriente Admisible
(amperios)
Peso
( Kg. / Km.)
al Aire
en Ducto
C O N D U C T O R   C L A S E  0 1  ( S O L I D O )
0,75
0,75
1
0,75
1,00
2,50
9
7
12
1.0
1,00
1
0,75
1,10
2,60
11
9
15
1,5
1,50
1
0,75
1,40
2,90
16
13
20
2,5
2,50
1
0,75
1,80
3,30
27
22
31
04
4,00
1
0,75
2,30
3,80
32
28
45
06
6,00
1
0,75
2,80
4,30
45
35
65
10
10,0
1
1,50
3,60
5,90
67
46
113
C O N D U C T O R   C L A S E  0 2 ( C A B L E A D O   C O N C E N T R I C O )
2.5
2,5
7
0,75
2,00
3,50
27
22
32
04
4,0
7
0,75
2,60
4,10
32
28
48
06
6,0
7
0,75
3,10
4,60
45
35
69
10
10,0
7
1,50
4,10
6,40
67
46
121
16
16,0
7
1,50
5,10
7,10
90
62
193
25
25,0
7
1,50
6,40
8,40
120
80
290
35
35,0
7
1,50
7,60
9,60
150
100
390
50
50,0
19
1,50
8,90
12,90
185
125
535
70
70,0
19
2,00
10,70
14,70
230
150
745
95
95,0
19
2,00
12,60
16,60
275
180
1.005
120
120,0
37
2,40
14,20
19,00
320
210
1.280
150
150,0
37
2,40
15,80
20,60
375
240
1.546
Fuente : INMERSUR - Inversiones Mercedes del Sur S.A. - RPIN 150105850068 / 69 B - Lima - Perú. Norma de Fabricación :
ASTM B - 3 / ASTM B - 8 / VDE 0250
/ NTP 370.250 / NTP 370.252 y NTP 370.253







ALAMBRES Y CABLES
TW-70
